快速开始

本文将要介绍如何快速上手天工图学api，创建自己的线上3维CAD模型的应用。调用天工api完成.stp, .prt, .x_t等工业模型文件的转化。并且实现线上浏览和分析。

注册和配置账户

天工图学的后台解析器提供了强大的cad文件解析功能，为了获取调用解析器的权限，我们需要注册一个天工图学api的账户，并且创建工程。

  1. 首先你需要前往api控制台注册一个api的用户 api控制台
  2. 首次注册后，系统将会赠送新用户一个试用证书，该证书允许用户在15天内调用5000次api转化接口。
  3. 激活试用证书。本系统所有的证书都需要激活后才能使用，证书的使用时间也是从被激活后才开始计算。为了完成激活证书，您需要按如下步骤操作：

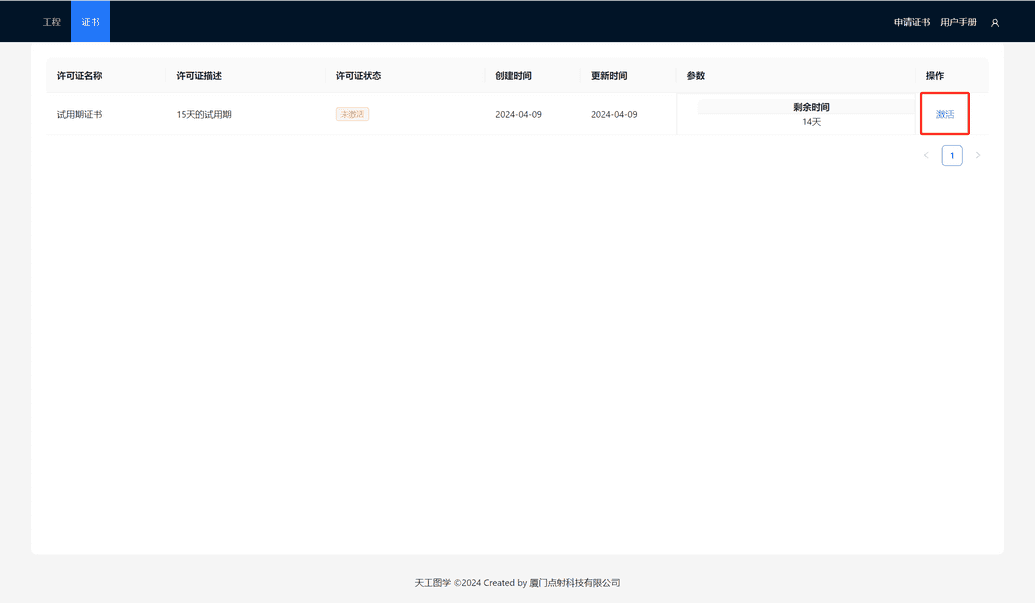

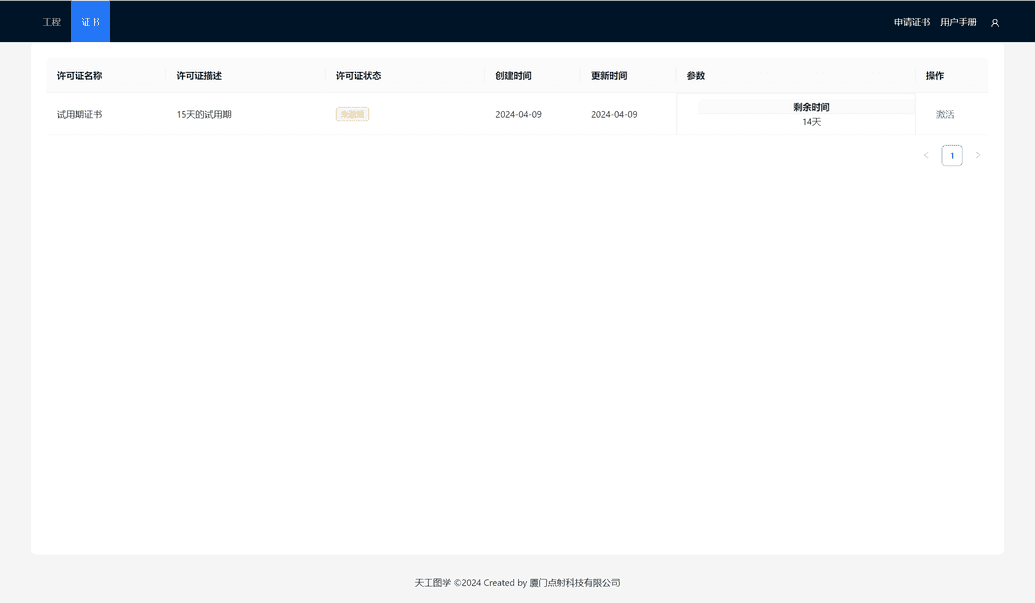

    3.1 通过头部导航栏的“证书”入口，打开api控制台的证书管理页面。如下图所示： licenseEntry 3.2 如图所示，新注册用户的证书列表中已经有一个系统赠送的试用期证书和。用户可以点击“激活”按钮，激活此证书。 licenseActivate

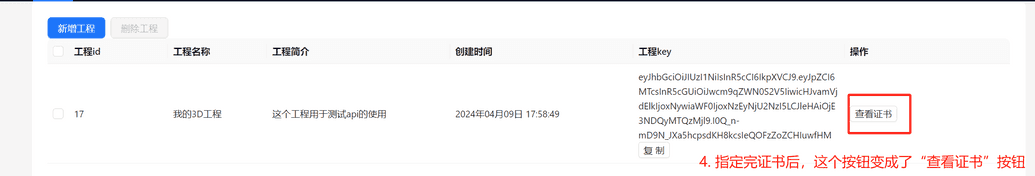

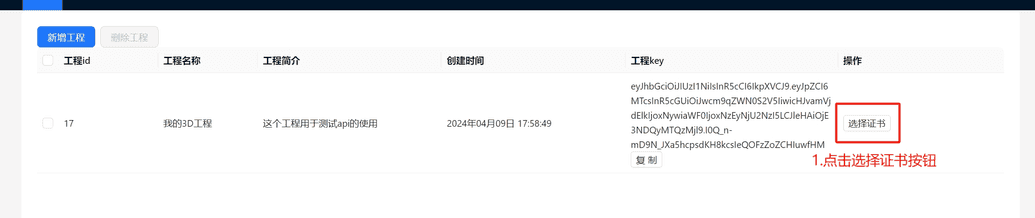

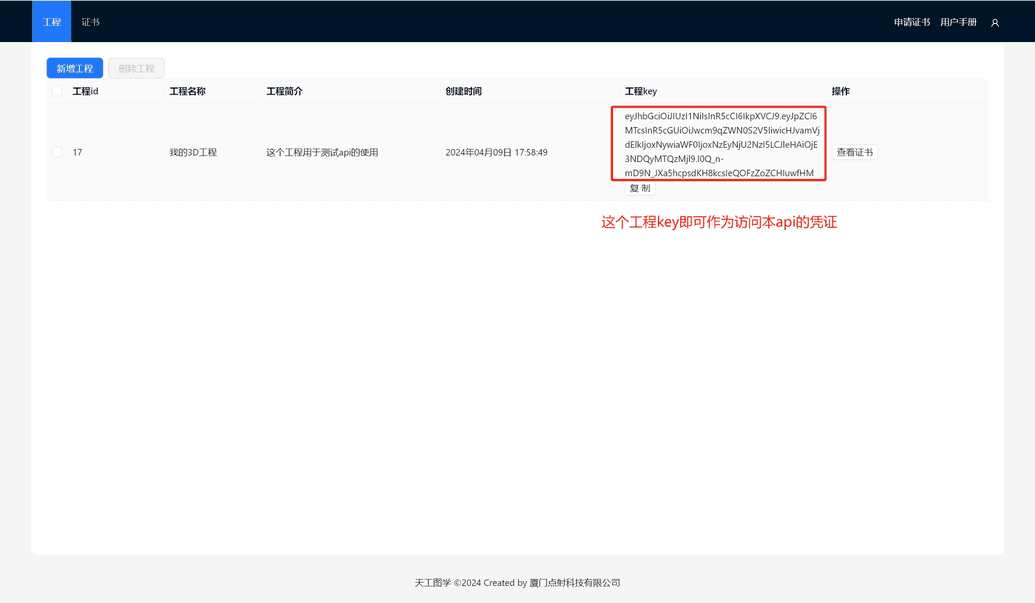

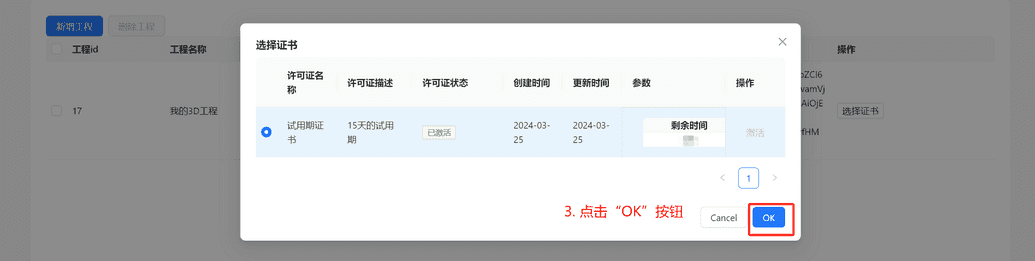

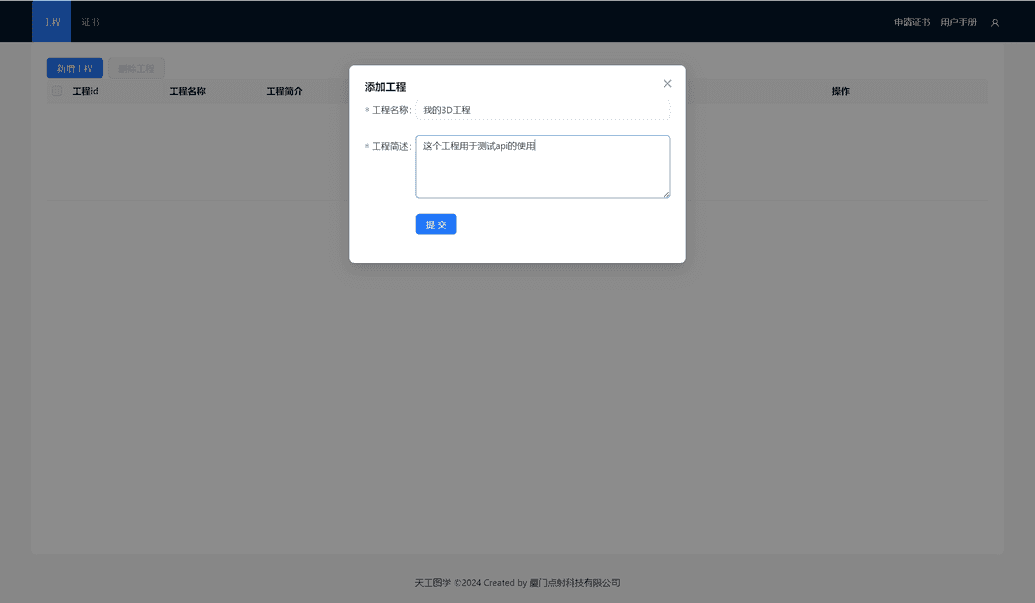

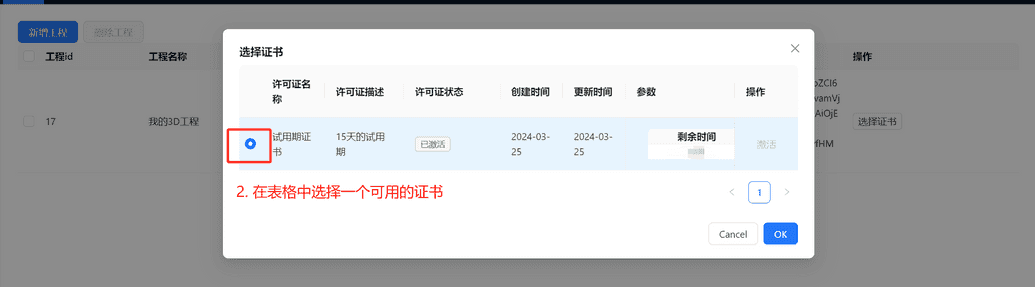

  4. 为了使用本系统的api，用户需要创建新工程，并且给新工程指定证书，然后用这个工程的key来作为访问api的凭证。 4.1 创建新工程，填好这个工程的相关系列信息。 projectCreate 4.2 为新建的工程指定一个有效的证书。 projectSpecifyLicense0 projectSpecifyLicense1 projectSpecifyLicense2 projectSpecifyLicense3 4.3 最后这个工程的“工程key”即为您作为访问本api的原始凭证，请妥善保管。如何使用这个key请继续看下文。您甚至还可以用这个key在本文档的线上示例程序使用。 projectKey
  5. 如果您打算正式使用本api，可以前往这里填写申请表格，我们将有专员联系您。

使用工程key作为凭证调用api接口浏览工业3D模型

我们假设您希望在自己的网站上打开和浏览工业3D模型，流程上需要经过以下几个步骤：

  1. 您的用户向你的应用上传工业3D文件。（如果该文件为stl,fbx等开源mesh格式的文件即可跳过以下2,3,4步骤，直接进入第5步）
  2. 您的应用收到文件后用上面获得的工程key调用本系统的接口获得一个accesstoken。
  3. 您的应用凭借accesstoken将想要打开的工业3D文件上传至天工图学api。
  4. 天工图学api通过webhook，或者您的应用通过轮询模型数据，直到上传的文件已经解析完毕。
  5. 第4步得到解析完成后生成了一个文件的url，这个文件即为我们独有的格式:天工-visual。您的应用可以将该解析完成后的文件下到本地。(您也可以根据自己的需求选择不下载，天工图学api会保留解析后的文件数据24个小时)
  6. 在您的应用中，通过引入天工Browser插件，将天工-visual格式的文件url作为参数传给插件。
  7. 接下来，您的应用中就可以浏览和分析刚刚上传的3d模型了。

下面给出了上述步骤中涉及到与天工图学api接口相关的各个操作说明。在说明的最后，本文还给出了一个线上示例。您可以将注册和配置账户后创建好的工程key带入进去，试用体验本插件。

获取accesstoken

accesstoken是访问api的临时token, 这个token时效性为12个小时。每当token到期后，需要重新获取新的accesstoken。获取accesstoken示例代码如下

//fetch




const result = await fetch('https://www.tiangongtuxue.com/tiangong-model-backend/api/projects/accesstoken',
  {
    headers: {
      Authorization: `Bearer <your_project_token>` //此处填入您在创建工程时获得的工程token
    }
  }
).then(response => response.json());


const accesstoken = result.token




//axios

const result = await axios.get('https://www.tiangongtuxue.com/tiangong-model-backend/api/projects/accesstoken', {
  headers: {
    Authorization: `Bearer <your_project_token>` //此处填入您在创建工程时获得的工程token
  }
})
const accesstoken = result.data.token; //从响应中获取token

请求转化文件

当我们有一份.stp, .prt等工业3D文件需要线上浏览时。需要向天工Browser的api发起模型解析请求。示例如下：



//fetch


const formData = new FormData();
const file = fileList[0]


let data = {
  webhook: '<url_to_notify_when_the_file_is_parsed>',  // 可选
  name: '<name_of_model>'                              // 必须
}
formData.append('files.originalFile', file, file.name);
formData.append('data', JSON.stringify(data));


const uploadResult = await fetch('https://www.tiangongtuxue.com/tiangong-model-backend/api/models', {
  method: 'post',
  body: formData,
  headers: {
    Authorization: `Bearer ${accesstoken}`
  }
}).then(response => response.json());




const modelId = uploadResult.data.id


//axios
const formData = new FormData();
const file = fileList[0]; // 确保fileList已经定义并且包含至少一个文件对象


let data = {
  webhook: '<url_to_notify_when_the_file_is_parsed>', // 可选
  name: '<name_of_model>'                             // 必须
};


// 向formData中添加文件和数据
formData.append(`files.originalFile`, file, file.name);
formData.append('data', JSON.stringify(data));


// 使用axios发起POST请求
const uploadResult = await axios({
  method: 'post',
  url: 'https://www.tiangongtuxue.com/tiangong-model-backend/api/models',
  data: formData,
  headers: {
    Authorization: `Bearer ${accesstoken}`, // 确保accesstoken是有效的token字符串
    // 注意：当使用FormData时，Content-Type应该让浏览器自动设置，以正确处理boundary
    'Content-Type': 'multipart/form-data' // 这一行通常不是必需的，因为axios/浏览器会自动设置
  }
})


const modelId = uploadResult.data.id

获取转化结果文件

在上一步请求转化以后，如果您传入了webhook参数。那么当模型转化完成时，天工api后台会向webhook所指向的地址发起请求，通知转化结果。webhook的配置和请求参数说明可以参考接口文档。用户也可以采取轮询请求的方法获取转化结果。主动请求转化结果的示例代码如下：

//fetch


const convertResult = await fetch(`https://www.tiangongtuxue.com/tiangong-model-backend/api/models/fileurls/${modelId}`, // 此处填入创建工程时的工程id
  {
    headers: {
      Authorization: `Bearer ${accesstoken}` //此处填入您在创建工程时获得的工程token
    }
  }
).then(response => response.json());






// axios
const response = await axios.get(`https://www.tiangongtuxue.com/tiangong-model-backend/api/models/fileurls/${modelId}`, {
  headers: {
    Authorization: `Bearer ${accesstoken}` //此处填入您在创建工程时获得的工程token
  }
});


const convertResult = response.data; // 从响应中获取数据




/**
*  // 如果转化完成
*  convertResult = {
*    result: 'ok',
*    url: <url_to_converted_file>,
*    imageUrl: <preview_image_to_converted_file>
*  }
*  // 如果转化未完成
*  convertResult = {
*    result: 'waiting'
*  }
*  // 如果转化失败
*  convertResult = {
*    result: 'error',
*    message: <some_message>,
*
*/

引用天工Browser插件

天工Browser插件提供浏览和分析我们独有的.TianDocumentBin格式的文件。利用这个插件，用户可以在任何浏览器打开我们的模型。用户只需要在前端代码中插入如下一行代码:

<head>
  <script src="https://www.tiangongtuxue.com/libs/tiangong-plugin/tiangong-plugin.latest.js"></script>
</head>

浏览3D模型

如果你已经通过上述方案拿到了转化完成后的文件地址（通过主动请求或者webhook通知），那么接下来您就可以通过如下示例代码在浏览器创建浏览3D模型的窗口了。

<div id="root"></div>


let container = document.getElementById('root')


TiangongPlugin.loadDocument(container, <url_to_converted_file>)

线上示例

请尝试如下的线上示例，将下面第62行的"put_your_project_key_here"替换成您在api控制台创建好工程后获得的projectKey。替换完成后即可点击下面的"上传模型"按钮使用api

这个示例演示了如何用轮询的方案询问模型的解析状态。您还可以用webhook的技术让api服务器解析模型完成后，主动通知您的服务器。
